QGY系列轻型气缸

该系列气缸缸径Φ16～Φ63，有无缓冲气缸和有缓冲气缸两种，两种气缸的外形尺寸、安装方式完全相同。

※图形符号：

※结构特点：
1.气缸缸筒与缸盖选用螺纹连接，缸筒为铝合金材料，外形美观、轻巧，可拆装维修，有多种安装形式。
2.活塞杆表面选用预先滚压硬化处理，经镀硬铬、精磨处理，有良好的防锈、耐磨等特性。
3.密封件选用德国派克汉尼汾产品，可在无给润滑油情况下工作，起动压力低，寿命长。
4.可内置磁环，磁性开关配置D-C73。

※型号选择：
  QGY 2 Nn 25 × 100 A LB Y DX R
  QGY-不锈钢微型气缸
  2-派生气缸代号：2=双活塞杆。
  Nn -内置磁环：N=内置磁环；n=磁性开关数量.无省略
  25-气缸内径
  100-气缸行程
  A -缓冲：A=无缓冲；B=可调缓冲
  LB -安装方式：SD=基本型；LB=轴向底座；FA=前法兰；FB=后法兰；TA=前端轴销座；TB=后端轴销座
  Y -连接件：Y=双肘节；I=单肘节；LBN=U型脚架
  DX -导向装置：DX=有导向装置。无省略
  R -耐热型：R=采用氟橡胶密封件，高耐温200度省略=一般橡胶密封件

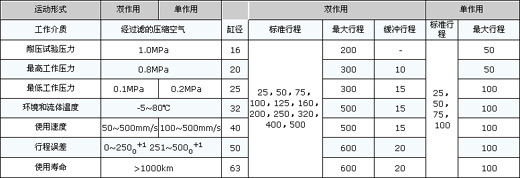

※技术参数及标准行程：

※连接方式：

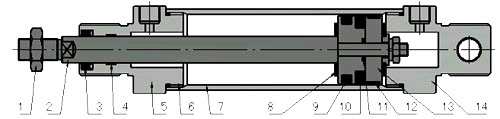

※结构简图：

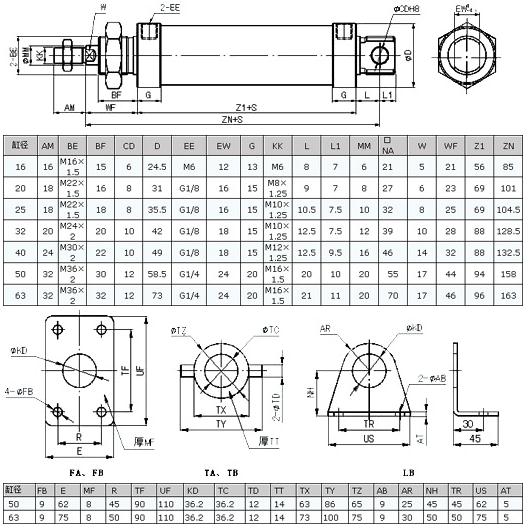

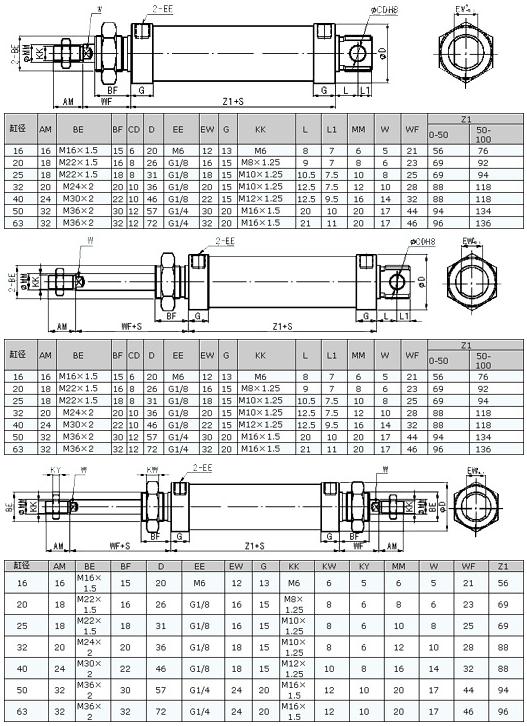

※SD基本型、CA单耳座型（QGY****SD***、QGY****CA***）气缸外形尺寸：
