QGE系列气液阻尼缸

QGE气液阻尼缸是气缸和油缸串联或并联组成，以压缩空气为能源，驱动气缸，通过封闭油缸的阻尼调节作用获得平稳的移动，这类气缸应用于机床和机械中的恒定进给装置。

QGE气液阻尼缸包含二个活塞，分别位于气缸腔和油缸腔内，输入压缩空气，使活塞杆伸出或返回，这时油腔中的油通过控制单元的控制元件，由一腔流入另一腔，调节节流阀的开度，改变单向阀，节流阀的连接回路可获得不同的移动速度，油腔中油的少量泄漏可进行补偿。

安装使用
串联式气液阻尼缸安装时，应使缸体加油孔一侧向上，或置于便于加油的位置。
补油时，气液阻尼缸在向上倾斜、水平或垂直向上安装时，应先将活塞杆退回，拧出油堵，用油壶将低压油注入加油孔，注满油后拧紧油堵，当向下倾斜、或垂直向下安装时，应将活塞杆伸出后才能进行加油。

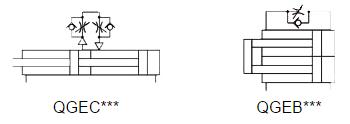

图形符号：

结构特点：
 1.气缸缸体选用韩国DAG公司高品质铝合金管，经硬质阳极氧化处理。
 2.活塞杆表面选用预先滚压硬化处理，经镀硬铬、精磨处理，有良好的防锈、耐磨等特性。
 3.密封件选用德国派克汉尼汾产品，可在无给润滑油情况下工作，起动压力低，寿命长。
 4.气缸前端盖装有含油轴承，摩擦系数低。

技术参数：

工作介质	经过滤的压缩空气	调速介质	20#液压油
工作压力	0.3~0.8MPa	环境和流体温度	5~60℃
功能	快进慢退，慢进快退	缓冲	活塞返回行程终端缓冲
大行程	500mm	组成方式	串联，并联

型号选择：
QGE B 50 × 100 R
QGE-气液阻尼缸
B-组成方式：B=并联式；C=串联式
50-气缸内径
100-气缸外径
v R-耐热型：R=选用氟橡胶密封件，高耐温200℃。省略=一般橡胶密封件。
